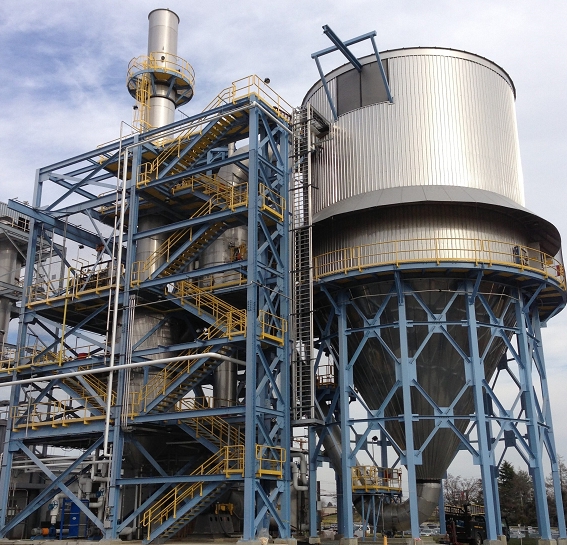

Wozu dient ein Sprühtrockner?
18. Juni 2025|
Ansicht: 2065SprühtrocknungSie gilt als eine der am weitesten verbreiteten und vielseitigsten Verfahrenstechniken in der modernen industriellen Verarbeitung. Ihr grundlegender Zweck –Umwandlung einer flüssigen Zufuhr (Lösung, Suspension, Schlamm, Emulsion oder Paste) in ein trockenes Pulver in einem einzigen, kontinuierlichen ArbeitsgangDie Sprühtrocknungstechnologie deckt kritische Bedürfnisse in zahlreichen Branchen ab. Hinter dieser grundlegenden Definition verbirgt sich ein komplexes Zusammenspiel von Physik, Ingenieurwesen und Chemie, das ihre breite Anwendung ermöglicht. Diese detaillierte Untersuchung beleuchtet die Mechanismen, Vorteile, Anwendungen und Feinheiten der Sprühtrocknungstechnologie.
I. Das Grundprinzip und der Prozess
Im Kern nutzt die Sprühtrocknung die enorme Oberfläche, die durch die Zerstäubung einer Flüssigkeit entsteht, sowie den schnellen Wärme- und Stoffaustausch, der stattfindet, wenn dieser fein verteilte Sprühnebel auf ein heißes Trocknungsmedium (typischerweise Luft, manchmal Stickstoff für sauerstoffempfindliche Materialien) trifft. Dieser Prozess findet in einer speziellen Kammer statt und umfasst drei entscheidende Phasen:
Zerstäubung:
Ziel: Die flüssige Ausgangslösung in eine Vielzahl feinster Tröpfchen zu zerstäuben, um die dem Trocknungsgas ausgesetzte Oberfläche zu maximieren. Dies ist der entscheidendste Schritt, da er die endgültigen Pulvereigenschaften wie Partikelgröße, Dichte und Morphologie bestimmt.
Methoden:
Rotationszerstäuber (Rad/Scheibe): Das Aufgabematerial wird auf einer schnell rotierenden Scheibe (10.000–50.000 U/min) zentrifugal auf hohe Geschwindigkeiten beschleunigt und als feine Tröpfchen ausgestoßen. Geeignet für hohe Durchsatzmengen, viskose Aufgabematerialien und Suspensionen mit kleinen, unlöslichen Partikeln. Erzeugt eine hohlkugelförmige Partikelmorphologie.
Druckdüsen: Ein Hochdruckmedium (7–700 bar) wird durch eine kleine Öffnung gepresst. Im Vergleich zu Rotationsdüsen entstehen gröbere Tröpfchen, was häufig zu dichteren Partikeln führt. Es gibt Einkomponenten-Düsen (nur Druck) und Zweikomponenten-Düsen (Druck plus zusätzliches Zerstäubungsgas wie Druckluft oder Dampf).
Zweistoffdüsen (pneumatisch): Sie nutzen Hochgeschwindigkeitsluft oder -dampf, die auf einen Flüssigkeitsstrom mit niedrigerem Druck trifft, um diesen in feine Tröpfchen zu zerstäuben. Hervorragend geeignet für geringe Fördermengen, klebrige Fördermedien, kleinere Partikelgrößen und weniger abrasive Fördermedien. Die Tröpfchengröße lässt sich flexibel über die Gas-/Flüssigkeitsdurchflussraten steuern.
Sprühluftkontakt & Trocknung:
Zweck: Innige Vermischung der zerstäubten Tröpfchen mit dem heißen Trocknungsgas (Einlasstemperaturen typischerweise 120 °C – 300 °C+, können jedoch für wärmeempfindliche Materialien niedriger sein) in der Trockenkammer. Die Feuchtigkeit (hauptsächlich Wasser, aber auch Lösungsmittel) verdunstet rasch in verschiedenen Phasen:
Phase konstanter Verdunstungsrate: Die Oberflächenfeuchtigkeit verdunstet rasch. Die Tropfentemperatur stabilisiert sich nahe der Feuchtkugeltemperatur des Trocknungsgases. Der Tropfen schrumpft anfänglich nur minimal.
Phase abnehmender Verdunstungsrate: Mit zunehmender Trocknung der Oberfläche bildet sich eine semipermeable Barriere oder Kruste. Die Verdunstung verlangsamt sich und wird durch die Diffusion der inneren Feuchtigkeit an die Oberfläche bestimmt. Die Partikeltemperatur steigt in Richtung der Auslassgastemperatur. Die Partikelmorphologie (hohl, dicht, runzelig) wird in dieser Phase maßgeblich festgelegt.
Kammerkonfigurationen:
Gleichstromverfahren: Tröpfchen und heißes Gas treten von oben in die Kammer ein und strömen gemeinsam nach unten. Ideal für wärmeempfindliche Produkte, da die Partikel nur minimal der höchsten Gastemperatur ausgesetzt sind (der Kontakt erfolgt bei maximaler Gastemperatur, die Partikel trocknen jedoch schnell und kühlen mit sinkender Gastemperatur ab). Häufigste Bauart.
Gegenstromverfahren: Tröpfchen treten im oberen Bereich ein, heißes Gas im unteren. Gas und Partikel bewegen sich in entgegengesetzte Richtungen. Dies ermöglicht längere Verweilzeiten und eine höhere thermische Effizienz, was zu geringerer Restfeuchte, aber einem erhöhten Risiko der thermischen Zersetzung empfindlicher Produkte führt. Heutzutage nur noch selten im Einsatz.
Mischströmung: Komplexe Strömungsmuster, die Elemente von Gleich- und Gegenstrom kombinieren und häufig durch tangentiale Gaseinleitung erzielt werden. Wird für spezifische Anforderungen an die Partikelmorphologie eingesetzt.
Trennung und Sammlung:
Zweck: Die getrockneten Partikel effizient aus dem Abgasstrom abzutrennen.
Die Primärabscheidung erfolgt am Boden der Trockenkammer, häufig durch Schwerkraft in einen Konus, insbesondere bei Gleichstromsystemen. Zyklonabscheider sind mitunter am Kammerausgang integriert.
Sekundärabscheidung: Hocheffiziente Systeme fangen Feinstaub auf, der aus der Primärkammer austritt:
Zyklonabscheider: Sie nutzen die Zentrifugalkraft – das Gas strömt spiralförmig nach unten und wieder nach oben und schleudert die Partikel gegen die Wände, wo sie in einen Auffangbehälter fallen. Mittlerer Abscheidegrad (ca. 85–95 % für Partikel > 10 µm).
Beutelfilter (Gewebefilter): Abgase strömen durch gewebte oder gefilzte Gewebesäcke, die Partikel auffangen. Sehr hohe Abscheideleistung (>99 % für Submikronpartikel). Reinigungszyklen erforderlich (Impulsreinigung, Rüttelreinigung).
Nasswäscher: Sie sprühen Wasser oder eine andere Flüssigkeit in den Abgasstrom, um Partikel abzuscheiden. Sie werden eingesetzt, wenn die Produkte hygroskopisch oder klebrig sind oder Explosionsgefahr besteht. Dabei entsteht ein sekundärer flüssiger Abfallstrom.
Elektrostatische Abscheider (ESPs): Sie laden Partikel elektrisch auf und fangen sie an entgegengesetzt geladenen Platten auf. Sie sind bei feinen Partikeln sehr effizient, werden aber aufgrund der Kosten und des höheren Aufwands bei der Sprühtrocknung weniger häufig eingesetzt.
II. Warum Sprühtrocknung? Wichtigste Vorteile und Nutzen
Die weite Verbreitung der Sprühtrocknung beruht auf ihrer einzigartigen Kombination von Vorteilen:
Kontinuierlicher Betrieb: Ermöglicht im Vergleich zur Chargentrocknung (z. B. Tablettentrocknung, Gefriertrocknung) einen hohen Durchsatz, gleichbleibende Produktqualität, einfache Automatisierung und Integration mit vorgelagerten/nachgelagerten Prozessen.
Eignung für verschiedene Zufuhrarten: Kann Lösungen, Suspensionen (Slurries), Emulsionen und pumpfähige Pasten verarbeiten, wodurch sich der Anwendungsbereich erheblich erweitert.
Qualitätserhalt: Der schnelle Trocknungsprozess (Kontaktzeit von wenigen Sekunden) minimiert die thermische Belastung und eignet sich daher für temperaturempfindliche Materialien wie Lebensmittel, Pharmazeutika und Biologika. Die schonende Behandlung (geringe Scherkräfte während des Trocknens) erhält empfindliche Strukturen.
Kontrollierte Pulvereigenschaften: Durch die präzise Steuerung von Zerstäubung, Zufuhrkonzentration/Feststoffgehalt, Trocknungstemperaturen (Einlass/Auslass) und Strömungsmustern bietet die Sprühtrocknung eine signifikante Kontrolle über:
Partikelgröße und -verteilung
Partikeldichte (Schütt-, Stampf-, Partikeldichte)
Partikelmorphologie (sphärisch, hohl, agglomeriert, glatt, runzelig)
Feuchtigkeitsgehalt
Fließfähigkeit und Staubigkeit
Dispergierbarkeit und Löslichkeit
Mikroverkapselung: Eine entscheidende Stärke. Sprühtrocknung ist ein erstklassiges Verfahren zur Verkapselung empfindlicher Wirkstoffe (Öle, Aromen, Vitamine, Probiotika, Enzyme, Pigmente, Pharmazeutika) in schützenden Matrices (Gummis, Stärken, Proteine, Zucker). Dadurch werden die Wirkstoffe vor Sauerstoff, Licht, Feuchtigkeit und anderen Einflüssen geschützt, ihre Stabilität erhöht, Geschmack und Geruch maskiert, die Freisetzung kontrolliert und Flüssigkeiten in rieselfähige Pulver umgewandelt.
Staubexplosionsschutz: Moderne Konstruktionen verfügen über Explosionsschutzfunktionen (Entlüftungsklappen, Unterdrückungssysteme, Inertisierung mit Stickstoff), die die Risiken durch brennbare Stäube minimieren. Konstruktion und Betrieb entsprechen den ATEX/DSEAR-Normen.
Lösungsmittelrückgewinnung: Bei nicht-wässrigen Einsatzstoffen ermöglichen geschlossene Kreislaufsysteme unter Verwendung von Inertgas (wie N2) die Rückgewinnung teurer oder regulierter Lösungsmittel (z. B. Ethanol), wodurch die Wirtschaftlichkeit und die Einhaltung von Umweltauflagen verbessert werden.
Machbarkeit der Skalierung: Prozesse, die an Trocknern im Pilotmaßstab entwickelt wurden, lassen sich oft vorhersehbar auf große Industrieanlagen skalieren.
Relativ niedrige Endfeuchte: Erreicht niedrige Restfeuchtewerte, die für eine langfristige Lagerstabilität geeignet sind.
III. Einschränkungen und Herausforderungen
Trotz ihrer Stärken weist die Sprühtrocknung inhärente Grenzen und Herausforderungen auf:
Hoher Energieverbrauch: Die Verdampfung großer Mengen Wasser/Lösungsmittel erfordert erhebliche thermische Energie. Hohe Einlassgastemperaturen und große Luftvolumina tragen zu den Betriebskosten bei. Energierückgewinnungssysteme (wie die Abluftwärmerückgewinnung) sind daher unerlässlich, aber komplex.
Klebrigkeit und Wandablagerung: Feeds mit Komponenten niedriger Glasübergangstemperatur (Tg) (wie Zucker, Maltodextrin mit niedrigem DE) können bei erhöhten Temperaturen klebrig oder thermoplastisch werden. Dies führt dazu, dass Partikel an den Kammerwänden haften bleiben („Wandablagerung“), was Produktverluste, Betriebsinstabilität, Brandgefahr (Schwelbrände) und potenzielle Kontamination zur Folge haben kann. Formulierungsstrategien (Erhöhung der Tg) oder spezielle Kammerkonstruktionen sind erforderlich.
Begrenzte Partikelgröße und -morphologie: Die Herstellung sehr großer (> 200 µm) oder extrem einheitlicher sphärischer Partikel kann schwierig sein und erfordert oft eine erhebliche Optimierung oder Agglomeration in nachfolgenden Prozessschritten. Die Morphologie (z. B. dichte Partikel vs. Hohlkugeln) ist eng mit der Formulierung und der Trocknungskinetik verknüpft.
Verlust flüchtiger Bestandteile: Leicht flüchtige Komponenten (Aromen, Geschmacksstoffe) können während des Trocknungsprozesses verloren gehen, was Verkapselungsstrategien oder höhere Zufuhrmengen erforderlich macht.
Schwierigkeiten bei sehr viskosen Zufuhrprodukten: Eine hohe Viskosität (> 1000 cP) kann die Zerstäubung und den Durchfluss behindern, sodass eine Vorwärmung des Zufuhrprodukts, eine Verdünnung (wodurch die Trocknungsbelastung erhöht wird) oder spezielle Hochdruckdüsen/-scheiben erforderlich sind.
Großer Platzbedarf: Industrielle Sprühtrockner, insbesondere solche mit hohen Kammern und Zusatzausrüstung (Ventilatoren, Filter, Heizungen, Förderbänder), benötigen viel Platz.
Produktabbau: Hitze und/oder Sauerstoff können empfindliche Proteine, Enzyme, Probiotika oder Vitamine schädigen, auch wenn sie für manche Produkte schonend sind. Strenge Kontrolle und Inertisierung sind daher unerlässlich. Es kann zu Denaturierung oder Aggregation kommen.
Feinerzeugung: Bei dem Prozess entsteht zwangsläufig ein Anteil sehr feiner Partikel (<10µm) which can challenge collection efficiency (cyclones less effective) and contribute to dustiness. Agglomeration techniques are often needed.
IV. Allgegenwärtige Anwendungen in verschiedenen Branchen
Die Vielseitigkeit der Sprühtrocknung ermöglicht ihren Einsatz in einem breiten industriellen Spektrum:
Lebensmittel- und Milchindustrie:
Milchpulver: Magermilchpulver (MMP), Vollmilchpulver (WMP), Säuglingsnahrungsbasispulver – der absolute Eckpfeiler der industriellen Milchverarbeitung.
Molke & Derivate: Molkenpulver, demineralisiertes Molkenpulver, Molkenproteinkonzentrate (WPC), Molkenproteinisolate (WPI), Laktose.
Eipulver: Vollei, Eigelb, Eiweißpulver.
Getränke: Instantkaffee, Tee, Kakaopulver, Frucht-/Gemüsesaftpulver (oft in Kapseln, um Geschmack/Vitamine zu erhalten).
Stärken & Derivate: Modifizierte Stärken (werden als Verdickungsmittel und Stabilisatoren verwendet).
Aromen & Zusatzstoffe: Verkapselte Aromen, Enzyme (z. B. Lab, Pektinase), Vitamine (Anreicherung).
Suppen & Saucen: Suppenpulver, Soßenpulver.
Spezialgebiet: Instant-Tee-/Kaffeeweißer, funktionelle Lebensmittelzutaten.
Pharmazeutische und Nahrungsergänzungsmittelindustrie:
API-Pulver: Umwandlung von Wirkstofflösungen oder -suspensionen (API) in rieselfähige, stabile Pulver, die sich zum Tablettieren, Abfüllen in Kapseln oder als Zwischenprodukte eignen.
Hilfsstoffe: Herstellung von sprühgetrockneten Hilfsstoffen wie Mannitol, Laktose für die Direktverpressung, mikrokristalline Cellulose (MCC).
Mikroverkapselung: Schutz empfindlicher Wirkstoffe (Peptide, Proteine, Impfstoffe), Kontrolle des Freisetzungsprofils (verzögert, verzögert, magensaftresistent), Maskierung bitterer Geschmacksstoffe (z. B. Antibiotika). Gängige Trägermaterialien: Polymere, modifizierte Stärken, Cyclodextrine. Verkapselung von Probiotika (Bakterien, Hefen) für Nahrungsergänzungsmittel zur Förderung der Darmgesundheit.
Impfstoffe & Biologika: Stabilisierung labiler Proteine, Viren oder bakterieller Antigene zu Pulvern, die potenziell eine Stabilität bei Raumtemperatur ermöglichen (Alternative zur Lyophilisation).
Pflanzenextrakte: Umwandlung von Pflanzenextrakten in standardisierte Pulverformen für Nahrungsergänzungsmittel oder Rezepturen.
Chemie- und Industriesektor:
Waschmittel & Reinigungsmittel: Sprühgetrocknete Basispulver für Waschmittel und Geschirrspülmittel (für Volumen, Fließfähigkeit, Löslichkeit und Einarbeitung von Bleichmittel/Wirkstoffen).
Keramische Pulver: Herstellung von rieselfähigen, homogenen Pulvern für Press- und Sinterprozesse (z. B. Aluminiumoxid, Zirkonoxid, Spezialkeramik). Effizientes Trocknen von Keramikschlämmen.
Katalysatoren: Herstellung poröser Katalysatorträger oder imprägnierter Katalysatoren mit großer Oberfläche.
Pigmente & Farbstoffe: Herstellung von einfach zu handhabenden Pulverformen organischer und anorganischer Pigmente.
Polymerpulver: Sprühgetrocknete Polymere, die in Beschichtungen, Klebstoffen oder als Verarbeitungshilfsmittel verwendet werden (z. B. PVA, Cellulosederivate).
Mineralpulver: Calciumcarbonat, Tonminerale, Siliciumdioxidprodukte. Verarbeitung großer Mengen.
Biotechnologie & Fermentation:
Enzympulver: Stabilisierende Industrieenzyme (z. B. Proteasen, Amylasen, Lipasen) für Waschmittel, Textilien und die Lebensmittelverarbeitung.
Hefepulver: Aktive Trockenhefe (ADY) zum Backen, Bierhefe.
Trocknung von Fermentationsbrühen: Umwandlung flüssiger Fermentationsbrühen, die Produkte wie organische Säuren, Aminosäuren oder mikrobielle Biomasse enthalten, in Pulver.
Umweltanwendungen:
Abfallstromverarbeitung: Trocknung von Klärschlamm aus der Abwasserbehandlung oder industriellen Prozessen zur Reduzierung von Volumen/Gewicht für die Entsorgung oder Weiterverarbeitung (z. B. Verbrennung).
Rauchgasreinigung: In einigen Absorptionsverfahren zur Schwefeldioxidentfernung.
Spezielle Anwendungen:
Instantisierung/Agglomeration: Verwendung von Feinrücklauf oder integrierten Wirbelschichten nach dem Haupttrockner zur Herstellung größerer, frei fließender Agglomerate mit überlegenen Benetzungs-/Dispersionseigenschaften (z. B. Instantkaffee, Milchpulver, Getränkemischungen).
Nanopartikel: Durch spezielle Konfigurationen können Nanopartikel oder nanostrukturierte Verbundwerkstoffe hergestellt werden.
Aseptische Sprühtrocknung: Für sterile Produkte wie bestimmte Nahrungsergänzungsmittel oder pharmazeutische Zwischenprodukte.
V. Prozessoptimierung und -steuerung
Um die gewünschten Produktspezifikationen zu erreichen und einen wirtschaftlichen Betrieb zu gewährleisten, ist die sorgfältige Beachtung zahlreicher Parameter erforderlich:
Eigenschaften des Aufgabematerials: Zusammensetzung, Feststoffkonzentration, Viskosität, Oberflächenspannung, Temperatur, Rheologie (Newtonsch/nicht-Newtonsch), thermische Empfindlichkeit, Tg-Profil. Eine Vorkonzentration durch Verdampfung ist üblich, um den Trocknungsaufwand zu reduzieren.
Zerstäubung: Typ (Rotationszerstäubung, Düsenzerstäubung), Betriebsdruck/Drehzahl, Durchflussraten. Primäre Steuerung der Partikelgrößenverteilung.
Trocknungsluft: Einlasstemperatur, Auslasstemperatur (Indikator für den Feuchtigkeitsgehalt), Volumenstrom (Geschwindigkeit), Luftfeuchtigkeit. Entscheidend für Wärme- und Stoffaustauschraten sowie die Temperaturexposition des Produkts.
Kammerdesign & Strömungsmuster: Größe, Kegelwinkel, Luftverteilerdesign. Beeinflusst Verweilzeit und Ablagerungsverhalten.
Abgasanlagendesign: Abscheidegrad, Druckverlust, Minimierung der Feinstaubrückführung.
Moderne Anlagen nutzen hochentwickelte SPS/DCS-Systeme, die Parameter wie Auslasstemperatur, Druckabfall an Filtern, Abluftfeuchtigkeit und Motorlasten überwachen. Die Automatisierung gewährleistet gleichbleibende Ergebnisse und reduziert Bedienereingriffe.
Computational Fluid Dynamics (CFD): Wird zunehmend zur Modellierung komplexer Strömungsmuster in Kammern, Tropfenbahnen und Wärme-/Stofftransport zur Optimierung von Konstruktion und Fehlerbehebung eingesetzt.
Der Sprühtrockner ist nach wie vor eine unverzichtbare Industrieanlage, die unauffällig die Grundlage unzähliger Produkte unseres Alltags bildet und die moderne Fertigung antreibt. Seine einzigartige Fähigkeit, Flüssigkeiten und Suspensionen in einem einzigen, kontinuierlichen Schritt in stabile, rieselfähige Pulver umzuwandeln, bietet unübertroffene Vorteile hinsichtlich Produktivität, Kontrolle der Pulvereigenschaften (insbesondere Partikelgröße und Mikroverkapselung) und Eignung für empfindliche Materialien. Obwohl Herausforderungen wie Energieverbrauch, Klebrigkeit und Staubentwicklung bestehen, erweitert die laufende Forschung in den Bereichen Formulierungswissenschaft, fortschrittliche Trockenkammerkonstruktionen, verbesserte Zerstäubungstechnologie und hochentwickelte Steuerungssysteme kontinuierlich seine Einsatzmöglichkeiten und behebt bestehende Einschränkungen. Vom Kaffee, den wir trinken, und der Milch in unseren Frühstücksflocken bis hin zu lebensrettenden Medikamenten und Hightech-Keramiken – die Vielseitigkeit und Effizienz des Sprühtrockners sichern ihm auf absehbare Zeit eine Schlüsselrolle in verschiedensten Branchen weltweit. Seine Anpassungsfähigkeit an ein so breites Spektrum an Ausgangsmaterialien und die gleichzeitige gezielte Einstellung der Pulvereigenschaften machen ihn zum wahren „vielseitigen Arbeitstier“ der Pulverproduktion.
